Inteligente, ágil e feito para desafiar sua memória.
Somos estudantes da CESAR School, apaixonados por tecnologia, inovação e desafios que unem lógica e criatividade. Nosso projeto Genius em Arduino foi desenvolvido como parte das atividades da disciplina de Sistemas Digitais, com o objetivo de aplicar na prática os conceitos de eletrônica, programação e design de interação.
.svg)
A motivação para o desenvolvimento deste projeto surgiu do desejo de unir o aprendizado prático de eletrônica e programação com uma aplicação lúdica e interativa. O jogo Genius é um clássico que estimula a memória e o raciocínio lógico, e sua recriação em Arduino representa uma oportunidade de consolidar conhecimentos sobre componentes eletrônicos, controle de fluxo, lógica de programação e interação homem-máquina.
.png)
O principal objetivo deste projeto é desenvolver uma versão funcional do jogo Genius utilizando a plataforma Arduino, integrando LEDs, botões e buzzer para reproduzir a dinâmica original do jogo, onde o jogador deve repetir corretamente a sequência de luzes e sons apresentada pelo sistema.
O projeto foi desenvolvido no contexto da CESAR School, instituição reconhecida por sua metodologia voltada à aprendizagem prática e à inovação tecnológica. A criação do jogo Genius em Arduino insere-se nesse ambiente, em que os alunos são incentivados a experimentar, criar e solucionar problemas reais por meio da tecnologia.
Descubra o nosso processo de desenvolvimento de conceitos
Conheça as etapas seguidas no desenvolvimento do projeto Genius em Arduino, desde a concepção até a montagem e os testes finais.
Definimos o objetivo principal: recriar o jogo Genius utilizando a plataforma Arduino, promovendo o aprendizado prático de lógica, eletrônica e programação. Essa etapa envolveu alinhar as metas acadêmicas da CESAR School com os objetivos do projeto.
Pesquisamos o funcionamento original do jogo Genius e analisamos componentes acessíveis, como LEDs, botões, resistores e buzzers. Consultamos documentações e exemplos de projetos similares para entender as melhores práticas de montagem e codificação.
Desenhamos o circuito e organizamos os componentes na protoboard para validar a estrutura do sistema. Nessa fase, testamos combinações de cores e tempos de resposta dos LEDs e botões, garantindo o funcionamento antes da integração do código.

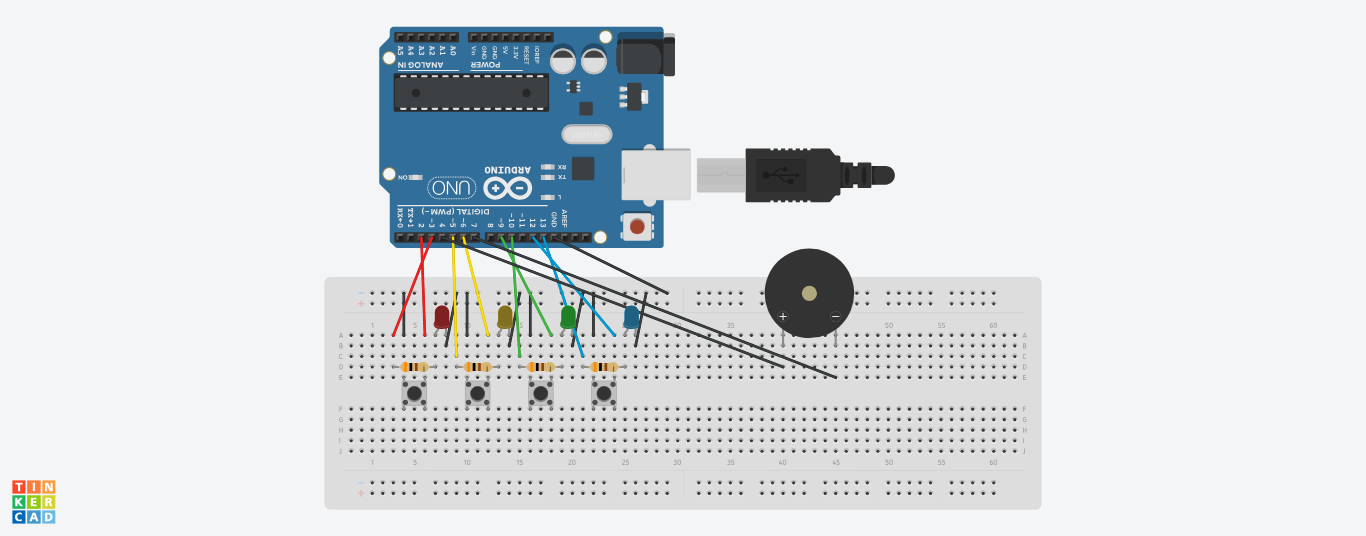

Com os componentes definidos, montamos o circuito completo na protoboard, conectando os LEDs de quatro cores, botões e buzzers ao Arduino Uno. Essa etapa garantiu a integração física entre o hardware e a lógica do jogo.
Desenvolvemos o código no Arduino IDE, implementando funções como geração de sequência aleatória, controle de LEDs e verificação das respostas do jogador. Realizamos diversos testes para ajustar tempos e sons, garantindo precisão e interatividade.
Refinamos o sistema corrigindo falhas de sincronização e otimizando a experiência do jogador. Ajustamos a intensidade dos LEDs e o tempo de resposta dos botões, resultando em um jogo funcional, educativo e com excelente desempenho prático.
Quer transformar suas ideias em realidade? Baixe este projeto completo e tenha em mãos todos os códigos, esquemas e instruções necessários para dar o próximo passo.
| Produto | Função | Quantidade | Valor |
|---|---|---|---|
| Arduino Uno | Placa microcontroladora usada para controlar LEDs, botões e buzzer do jogo Genius | 1x | R$50,00 |
| Protoboard | Placa usada para montar e testar circuitos eletrônicos sem solda | 1x | R$13,90 |
| Resistores 220Ω | Limitam a corrente elétrica dos LEDs, evitando danos aos componentes | 4x | R$1,00 |
| Buzzer | Emite sons que indicam acertos e erros durante o jogo | 1x | R$7,00 |
| Botões | Permitem a interação do jogador com o jogo, pressionando as sequências corretas | 4x | R$6,00 |
| LEDs (vermelho, verde, azul e amarelo) | Indicadores visuais que representam as cores e sequências do jogo | 4x | R$4,00 |
| Jumpers macho/macho | Fios de conexão usados para interligar os componentes na protoboard | 1 conjunto | R$10,00 |
As definições abaixo mapeiam os pinos do Arduino para os LEDs, botões e buzzers usados no jogo Genius:
#define LED_RED 10
#define LED_GREEN 5
#define LED_BLUE 3
#define LED_YELLOW 13
#define BUTTON_RED 9
#define BUTTON_GREEN 11
#define BUTTON_BLUE 2
#define BUTTON_YELLOW 12
#define BUZZER1 4
#define BUZZER2 7
Essas configurações garantem que cada componente físico esteja corretamente conectado ao microcontrolador.
Essas variáveis armazenam o estado atual do jogo e o progresso das rodadas:
byte gameBoard[32];
byte gameRound = 0;
unsigned long lastActionTime = 0;
boolean gameActive = false;
Elas controlam se o jogo está ativo, qual rodada o jogador está e quais cores compõem a sequência atual.
Responsável por configurar os pinos de entrada e saída e preparar o sistema para começar o jogo:
void setup() {
pinMode(BUTTON_RED, INPUT_PULLUP);
pinMode(BUTTON_GREEN, INPUT_PULLUP);
pinMode(BUTTON_BLUE, INPUT_PULLUP);
pinMode(BUTTON_YELLOW, INPUT_PULLUP);
pinMode(LED_RED, OUTPUT);
pinMode(LED_GREEN, OUTPUT);
pinMode(LED_BLUE, OUTPUT);
pinMode(LED_YELLOW, OUTPUT);
pinMode(BUZZER1, OUTPUT);
pinMode(BUZZER2, OUTPUT);
gameActive = false;
}
Esta etapa garante que todos os componentes estejam prontos antes do início do jogo.
O loop principal executa continuamente a lógica do jogo: inicia, toca a sequência e verifica acertos ou erros.
void loop() {
if (!gameActive) {
attractMode(); // modo de espera
gameActive = true;
}
if (play_memory()) {
play_winner();
} else {
play_loser();
}
gameActive = false;
}
Essa estrutura é o coração do jogo, responsável por iniciar e reiniciar as partidas automaticamente.
A função central do jogo, responsável por gerar a sequência aleatória e verificar se o jogador acerta:
boolean play_memory(void) {
randomSeed(millis());
gameRound = 0;
while (gameRound < ROUNDS_TO_WIN) {
add_to_moves();
playMoves();
for (byte currentMove = 0; currentMove < gameRound; currentMove++) {
byte choice = wait_for_button();
if (choice != gameBoard[currentMove]) return false;
}
delay(1000);
}
return true;
}
Essa função define a mecânica do jogo Genius — o jogador deve repetir a sequência de luzes e sons corretamente.
As funções abaixo acendem os LEDs e produzem os sons correspondentes a cada cor pressionada:
void setLEDs(byte leds) {
digitalWrite(LED_RED, (leds & CHOICE_RED) != 0);
digitalWrite(LED_GREEN, (leds & CHOICE_GREEN) != 0);
digitalWrite(LED_BLUE, (leds & CHOICE_BLUE) != 0);
digitalWrite(LED_YELLOW, (leds & CHOICE_YELLOW) != 0);
}
void toner(byte which, int buzz_length_ms) {
setLEDs(which);
switch (which) {
case CHOICE_RED: buzz_sound(buzz_length_ms, 1136); break;
case CHOICE_GREEN: buzz_sound(buzz_length_ms, 568); break;
case CHOICE_BLUE: buzz_sound(buzz_length_ms, 851); break;
case CHOICE_YELLOW: buzz_sound(buzz_length_ms, 638); break;
}
setLEDs(CHOICE_OFF);
}
Essas funções coordenam o som e a luz para cada botão, criando o efeito visual e auditivo característico do Genius.
Principais etapas realizadas para desenvolver e implementar o jogo Genius:
Conecte os quatro LEDs coloridos (vermelho, verde, azul e amarelo) na protoboard. Ligue cada LED ao Arduino com um resistor apropriado. Objetivo: Criar as luzes que o jogo usará para mostrar a sequência.
Instale quatro botões, cada um correspondente a um LED. Conecte os botões ao Arduino usando resistores pull-down ou pull-up. Objetivo: Permitir que o jogador digite a sequência exibida pelo jogo.
Conecte um buzzer ao Arduino para emitir sons associados a cada cor. Programe tons diferentes para cada LED. Objetivo: Criar feedback sonoro para deixar o jogo mais intuitivo.
Programe o Arduino para gerar uma sequência aleatória de LEDs e sons. Crie funções para exibir a sequência e captar a resposta do jogador. Objetivo: Desenvolver a mecânica principal do jogo.
Programe o Arduino para comparar a entrada do jogador com a sequência gerada. Trate casos de acerto, erro e avanço de nível. Objetivo: Garantir que o jogo responda corretamente às ações do jogador.
Organize LEDs, botões e buzzer de forma compacta e visualmente clara. Verifique se todos os cabos e conexões estão firmes. Objetivo: Finalizar o protótipo pronto para testes e apresentação.
Principais desafios enfrentados durante o desenvolvimento do projeto Genius em Arduino
Um dos principais desafios foi sincronizar as luzes dos LEDs com os sons emitidos pelos buzzers. Diferenças no tempo de execução causavam atrasos perceptíveis entre os estímulos visuais e sonoros. A solução envolveu ajustar os delays e otimizar a temporização das funções, garantindo uma resposta precisa e fluida durante o jogo.
Durante os testes, alguns botões apresentavam leituras instáveis ou repetidas devido a ruídos elétricos. Implementamos a técnica de debounce no código e revisamos as conexões físicas na protoboard, o que estabilizou as leituras e assegurou que cada toque fosse registrado corretamente.
Com múltiplos LEDs, botões e buzzers conectados, o número de pinos disponíveis no Arduino Uno tornou-se limitado. Para contornar essa limitação, otimizamos o uso das portas digitais e revisamos o mapeamento de pinos, evitando conflitos e garantindo que todos os componentes funcionassem de forma estável e integrada.
"Desenvolver o jogo Genius em Arduino foi uma experiência incrível! Pude compreender melhor como a lógica, os componentes eletrônicos e o código se conectam para criar um sistema interativo e funcional. Foi muito satisfatório ver o projeto tomando forma a cada teste."
"Trabalhar no projeto Genius me ajudou a aprimorar habilidades de montagem e organização de circuitos. Aprendi a importância de testar cada conexão e garantir que todos os componentes funcionassem em harmonia com o Arduino."
"Participar do desenvolvimento do Genius foi uma grande oportunidade de aprendizado. Fiquei responsável pelos testes e otimização do sistema, garantindo que o código e o circuito funcionassem de forma sincronizada e estável."
"O projeto foi um grande desafio e, ao mesmo tempo, uma experiência divertida. Contribuí na parte de programação e na lógica de funcionamento do jogo, aprendendo muito sobre controle de tempo, respostas dos botões e integração de hardware."
"Participar do projeto Genius foi muito gratificante. Trabalhei na documentação e no acompanhamento final dos testes, garantindo clareza e organização no processo. Foi incrível ver o resultado de um trabalho feito em equipe."
